SISTEMA ELECTRONICO PARA LA MEDIDA DE LA IMPEDANCIA ELECTRICA DEL TORAX.

    Inventors:
  1. Luciano Boquete Vázquez
  2. José Alberto García Lledó
  3. Rafael Barea Navarro
  4. GARCIA LOPEZ,RICARDO
  5. Luis Miguel Bergasa Pascual
  6. María Elena López Guillén
  1. Universidad de Alcalá
    info

    Universidad de Alcalá

    Alcalá de Henares, España

ES
Publicación principal:

ES2155384A1 (01-05-2001)

Otras Publicaciones:

ES2155384B1 (16-12-2001)

Solicitudes:

P9900983 (12-05-1999)

Imagen de la patente

Abstract

Sistema electrónico para la medida de la impedancia eléctrica del tórax.

El sistema objeto de invención mide la impedancia eléctrica del tórax, de modo que puede estimarse la pérdida de señal eléctrica del electrocardiograma convencional.

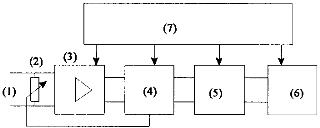

Consta de los electrodos a situar en el cuerpo del paciente (1); circuito electrónico para simular una impedancia controlada por tensión (2); amplificador de instrumentación de ganancia variable y elevada impedancia de entrada (3); sistema de ajuste de la impedancia, detección de señal QRS y medida de picos (4); sistema de promediado del número deseado de medidas(5); display para la visualización de la medida (6) y un panel de control (7) que permite seleccionar las condiciones de medida. Esta invención se basa en considerar el corazón como un generador de señal y simular con (2) una impedancia equivalente a la de los tejidos interpuestos entre éste y el electrodo explorador, reconocible porque se reduce a la mitad la amplitud de la señal del ECG.

INVENES: P9900983
